HDPE復(fù)合土工膜在填埋場施工中的技巧與應(yīng)用
瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時間：2025/2/13

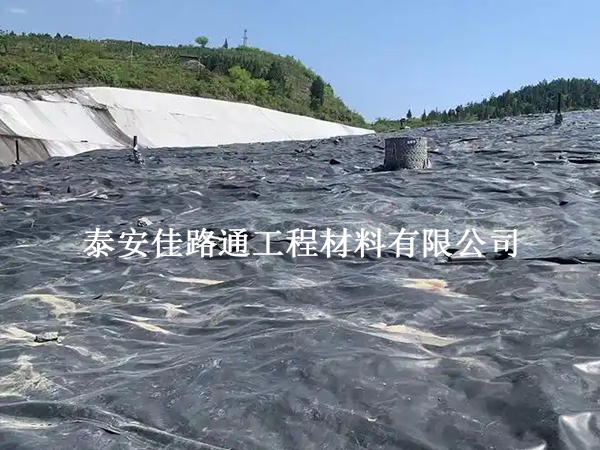

HDPE復(fù)合土工膜，即高密度聚乙烯復(fù)合土工膜，作為一種**防滲材料，在填埋場施工中扮演著至關(guān)重要的角色。其優(yōu)良的防滲性能、化學(xué)穩(wěn)定性和耐老化性，使之成為垃圾填埋場、固廢填埋場等防滲工程的理想選擇。本文將介紹HDPE復(fù)合土工膜在填埋場施工中的關(guān)鍵技巧，以確保工程質(zhì)量和施工效率。一、施工前的準備在施工前，需對填埋場基底進行全面檢查和清理�；讘�(yīng)堅實、平整，無樹根、瓦礫、石子等可能損傷土工膜的雜物。使用輪壓實機壓實地面，**車印、腳印和凹凸，確保地面垂直深度25mm內(nèi)無雜質(zhì)。對于大于12mm的地面凸起，應(yīng)進行鏟碎或壓實處理。此外，基底的拐角處應(yīng)圓滑，圓弧半徑不小于500毫米，以避免應(yīng)力集中。二、土工膜的鋪設(shè)鋪設(shè)HDPE復(fù)合土工膜時，應(yīng)選擇氣溫5℃以上、風(fēng)力4級以下且無雨無雪的天氣進行。鋪設(shè)前，根據(jù)場地丈量結(jié)果，剪裁尺寸相符的土工膜，并運輸至指定位置。鋪設(shè)時，應(yīng)遵循“先邊坡后場底”的原則，邊坡鋪設(shè)采用自上而下順序，場底鋪設(shè)則從底部向高位延伸。膜與膜之間及膜與基面之間要壓平貼緊，但不宜拉得過緊，應(yīng)略松以留有伸縮余量，適應(yīng)地基不均勻沉降。同時，相鄰兩幅土工膜在縱向接頭時應(yīng)錯開重疊1米以上，避免應(yīng)力集中。三、土工膜的焊接HDPE復(fù)合土工膜的焊接是施工中的關(guān)鍵環(huán)節(jié)。焊接前，應(yīng)確保焊縫搭接面清潔無污垢、沙土、積水等影響焊接質(zhì)量的雜質(zhì)。焊接時，宜采用雙軌熱熔焊機進行焊接，以保證焊縫質(zhì)量。對于不便進行雙軌熱熔焊接的部位，可采用單軌擠出焊接或熱風(fēng)槍進行補充焊接。焊接過程中，應(yīng)根據(jù)氣溫和材料性能，隨時調(diào)整焊機的工作溫度和速度。焊縫處HDPE膜應(yīng)熔結(jié)為一個整體，不得出現(xiàn)虛焊、漏焊或超量焊。焊接完成后，應(yīng)進行焊縫質(zhì)量檢測，包括目測、充氣檢測和破壞試驗，確保焊縫的嚴密性。四、施工中的注意事項溫度控制：鋪設(shè)HDPE復(fù)合土工膜時，應(yīng)考慮熱脹冷縮特性。在溫度較低時，土工膜應(yīng)鋪設(shè)得相對較緊；溫度較高時，則應(yīng)松弛一些。避免在夏季中午高溫時段進行鋪設(shè)。環(huán)境條件：風(fēng)力較大或雨天時，不宜進行土工膜的鋪設(shè)工作。在風(fēng)力較小時，應(yīng)采用砂袋壓住土工膜，防止被風(fēng)吹起。施工保護：鋪設(shè)好的土工膜上應(yīng)盡量減少行走和搬運工具等活動，以免對土工膜造成意外損傷。施工人員不得穿帶鐵釘?shù)男蚋吒驳仔谀っ嫔闲凶撸┕がF(xiàn)場禁止吸煙。覆蓋與錨固：土工膜鋪設(shè)完畢后，應(yīng)及時進行上層覆蓋，裸露在空氣中的時間不應(yīng)超過30天。對于地形較復(fù)雜的地方，應(yīng)根據(jù)設(shè)計要求進行錨固，確保土工膜的穩(wěn)定性。五、施工**與環(huán)保措施在施工過程中，應(yīng)嚴格遵守國家相關(guān)部門的施工標準和環(huán)保要求。施工企業(yè)應(yīng)具備完整的**施工管理能力，包括相關(guān)專業(yè)技術(shù)知識、施工所需機械設(shè)備以及完善的準備、實驗、監(jiān)測體系。同時，應(yīng)注重施工中對環(huán)境的保護，特別是對施工過程中產(chǎn)生的化學(xué)、油料品的堆放與處理，防止對地下水造成污染。對于不可回收的材料，應(yīng)進行規(guī)范處理，避免施工對環(huán)境的破壞。綜上所述，HDPE復(fù)合土工膜在填埋場施工中的應(yīng)用，需要嚴格控制施工過程中的各個環(huán)節(jié)，確保土工膜鋪設(shè)平整、焊接嚴密、保護得當。通過科學(xué)的施工技巧和嚴格的質(zhì)量管理，可以充分發(fā)揮HDPE復(fù)合土工膜的防滲性能，為填埋場工程提供可靠保障。
